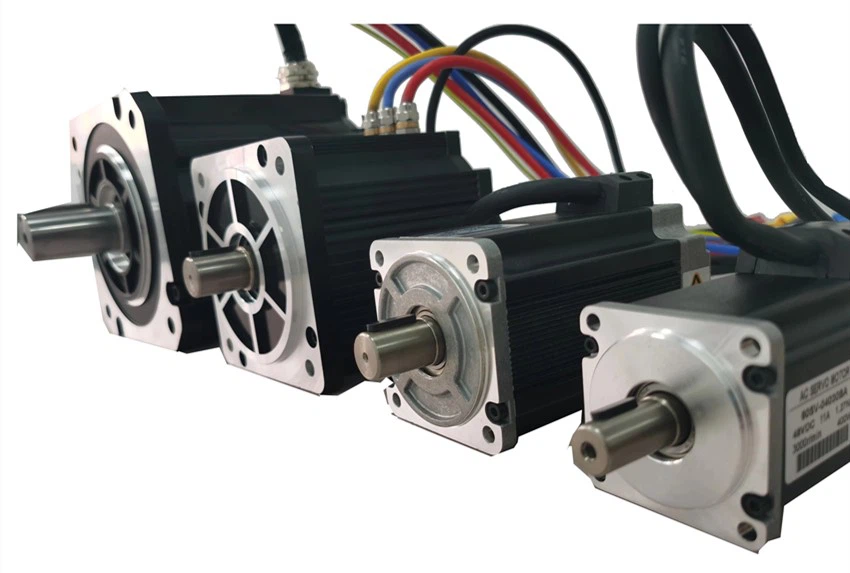

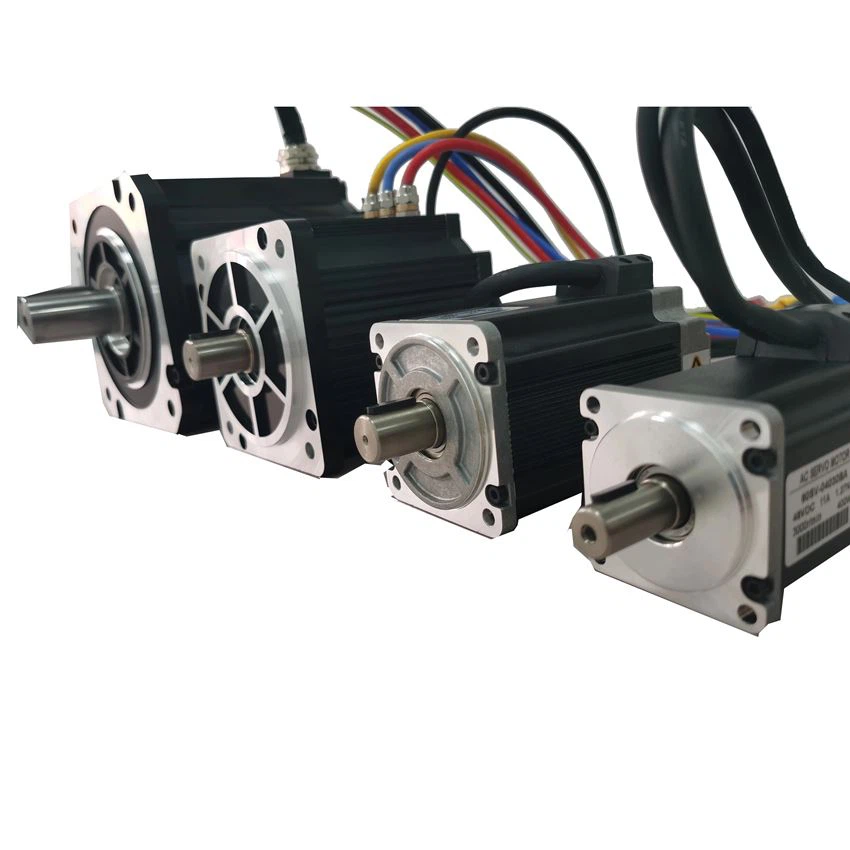

SV-serien servomotorer

Motortyp

Permanent Magnet Synchronous Motor (PMSM)

Flänsstorlekar

40 / 60 / 80 / 110 / 130 / 180 / 220 mm

Märkspänning

24V, 48V, 72V, 96V, 110V, 310V, 560V DC

Power Range

50W – 20KW

Feedbackalternativ

Inkrementell / Absolut / Resolver

Certifieringar

CE, UL-kompatibel

Support för anpassning

Modifieringar av axel, anslutning, lindning och montering tillgängliga

Bred spännings- och effektkompatibilitet

Stöder 7 standardspänningsnivåer och upp till 20 kW effekt, vilket möjliggör integration mellan mobila-lågspänningssystem till industriapplikationer med-högspänning.

Full-Flänsstorlek

Från kompakta 40 mm till robusta 220 mm flänsar, vilket ger mekanisk kompatibilitet med ett brett spektrum av växellådor och driven utrustning.

Certifierad säkerhet och tillförlitlighet

CE- och UL-certifieringar säkerställer överensstämmelse med internationella elsäkerhets- och EMC-standarder, vilket minskar tiden-till-marknaden i reglerade industrier.

Feedback Flexibilitet

Kompatibel med inkrementella, absoluta och resolverfeedbacksystem, vilket möjliggör sömlös parning med olika servoenheter och kontroller.

Skräddarsydd anpassning

Omfattande modifieringsalternativ inkluderar axeldesign, kontakttyper, speciella lindningar och IP-klassade kapslingar för tillämpnings-specifika krav.

Motoranpassning

Skräddarsydda modifieringar av axeldimensioner, återkopplingsanordningar, kopplingar, tätning (IP-klassning) och speciallindningar på begäran.

Teknisk konsultation

Hjälp med motorval, termisk analys, lastmatchning och systemintegration för optimal prestanda.

Prototyp & provförsörjning

Snabbt tillhandahållande av specialkonfigurerade-motorprover för testning och validering innan volymbeställningar.

Certifiering och dokumentation

Full tillgång till certifieringsdokument, testrapporter, 2D/3D-ritningar och kopplingsscheman för integration och efterlevnad.

Volymtillverkning

Skalbar produktion från små partier till stora-volymsorder, med stöd av strikt kvalitetskontroll och-leverans i tid.

Efter-säljsupport

Utökade garantialternativ, reservdelsförsörjning och reparationstjänster för att säkerställa långsiktig driftkontinuitet.

Inga.

Parameter

Kod & Beskrivning

①

Basramstorlek

40 / 60 / 65 / 80 / 90 / 110 / 130 / 180 / 220 (mm)

②

Serie

SV: Servomotor, EX: Explosionssäker-servomotor

③

Nominell effekt

Värde × 10 W. t.ex. 150 → 150 × 10=1500 W

④

Nominell hastighet

Värde × 100 RPM. t.ex. 30 → 30 × 100=3000 RPM

⑤

Märkspänning

S: 24 VDC
B: 48 VDC
C: 72 VDC
D: 310 VDC (220 VAC)
E: 560 VDC (380 VAC)
F: 96 VDC
G: 110 VDC
H: 60 VDC

⑥

Kodartyp

S: Inkrementell magnetisk
B: Tamagawa Protocol Multi-vänder absolut
C: Postal Multi-gör absolut
D: Hengstler Multi-turn Absolute
E: Inkrementell optisk
F: Resolver

⑦

Bromsspänning

Blank: 24 VDC
48:48 VDC
60:60 VDC
72:72 VDC
96:96 VDC
